Димохід — це не просто труба, яка виводить дим на вулицю. Для газового котла це критично важливий елемент системи, від якого залежить і безпека, і ефективність опалення. Погано змонтований димохід — одна з головних причин чадного отруєння в приватних будинках. Тому розберемося детально, як робити правильно і де найчастіше косячать монтажники.
Які бувають димоходи для газових котлів
Перш ніж говорити про монтаж, варто розуміти різницю між типами димоходів, бо вимоги до них суттєво відрізняються.
Коаксіальний димохід — труба в трубі. По внутрішньому каналу виходять продукти згоряння, по зовнішньому надходить повітря для горіння. Використовується з турбованими (закритими) котлами. Це найпопулярніший варіант для квартир і будинків, де немає можливості зробити класичний вертикальний димохід.
Роздільний димохід — окремо труба для відводу диму, окремо для забору повітря. Застосовується там, де коаксіальний варіант неможливий через довжину траси або конструктивні особливості будівлі.
Класичний (традиційний) димохід — вертикальна конструкція, яка працює за рахунок природної тяги. Такий монтують для котлів з відкритою камерою згоряння, часто в приватних будинках, де є мурована або сталева труба, що йде через дах.
Матеріал теж має значення. Найчастіше використовують нержавіючу сталь — вона стійка до конденсату, який утворюється в димоході через низьку температуру відхідних газів у сучасних конденсаційних котлах. Звичайна оцинкована сталь тут не підходить, бо конденсат її роз’їдає за кілька років.

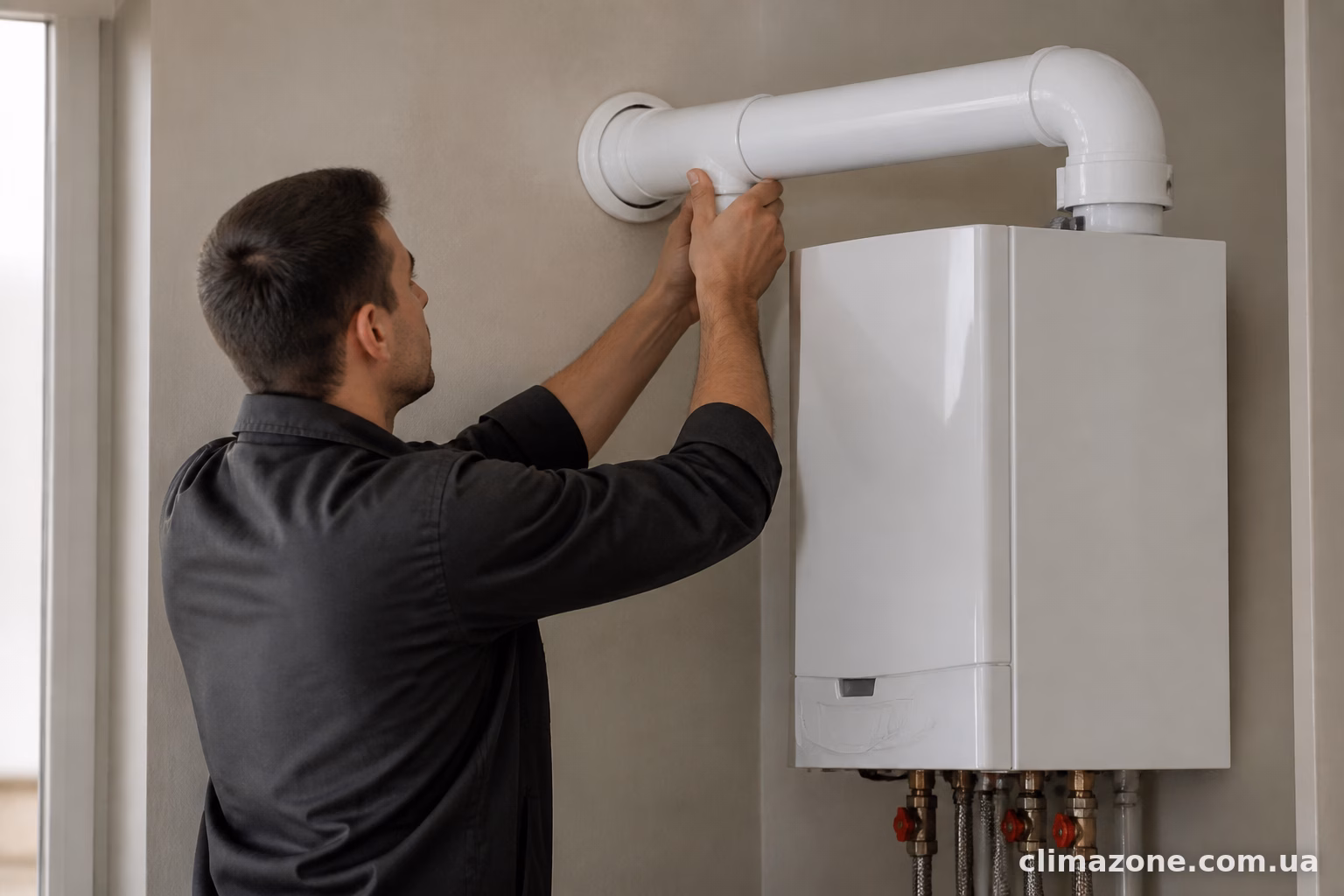

Основні вимоги до монтажу
Норми монтажу димоходів для газового обладнання прописані в державних будівельних нормах, і відступати від них не варто навіть “трохи”, бо саме ці “трохи” потім призводять до проблем.
Діаметр димоходу повинен відповідати діаметру патрубка котла, зазначеному виробником. Не можна ставити трубу меншого діаметра, “щоб економити” — це порушить тягу. Більший діаметр теж не завжди добре, бо швидкість газів падає і конденсат накопичується інтенсивніше.
Висота димоходу для класичної схеми — мінімум 5 метрів від колосникової решітки котла, а над коником даху труба повинна виступати на певну висоту залежно від відстані до коника. Якщо труба виходить ближче 1,5 метра від коника — вона має бути вищою за нього. Якщо далі — можна нижче, але з розрахунком кута.
Для коаксіальних димоходів існують чіткі вимоги щодо відстані виходу від вікон, дверей, повітрозаборників сусідніх будівель. Мінімум 0,6 метра до вікна знизу, збоку — 0,3 метра. Це не примха, а питання безпеки: продукти згоряння не повинні потрапляти назад у приміщення через кватирку.
Кількість поворотів труби обмежена — зазвичай не більше трьох на всю трасу. Кожен поворот на 90 градусів еквівалентний приблизно 1 метру прямої труби з точки зору опору потоку газів. Забагато поворотів — і котлу просто не вистачить тяги, він почне видавати помилку або взагалі не запуститься.
Герметичність стиків — окрема тема. Усі з’єднання труб мають бути герметичними, з ущільнювачами, які витримують температуру до 200°C і більше (для конденсаційних моделей вимоги трохи інші через нижчу температуру газів). Стики монтуються за принципом “конденсатом вниз” — тобто розтруб верхньої труби вставляється в розтруб нижньої, щоб конденсат стікав усередину системи, а не капав назовні через щілини.

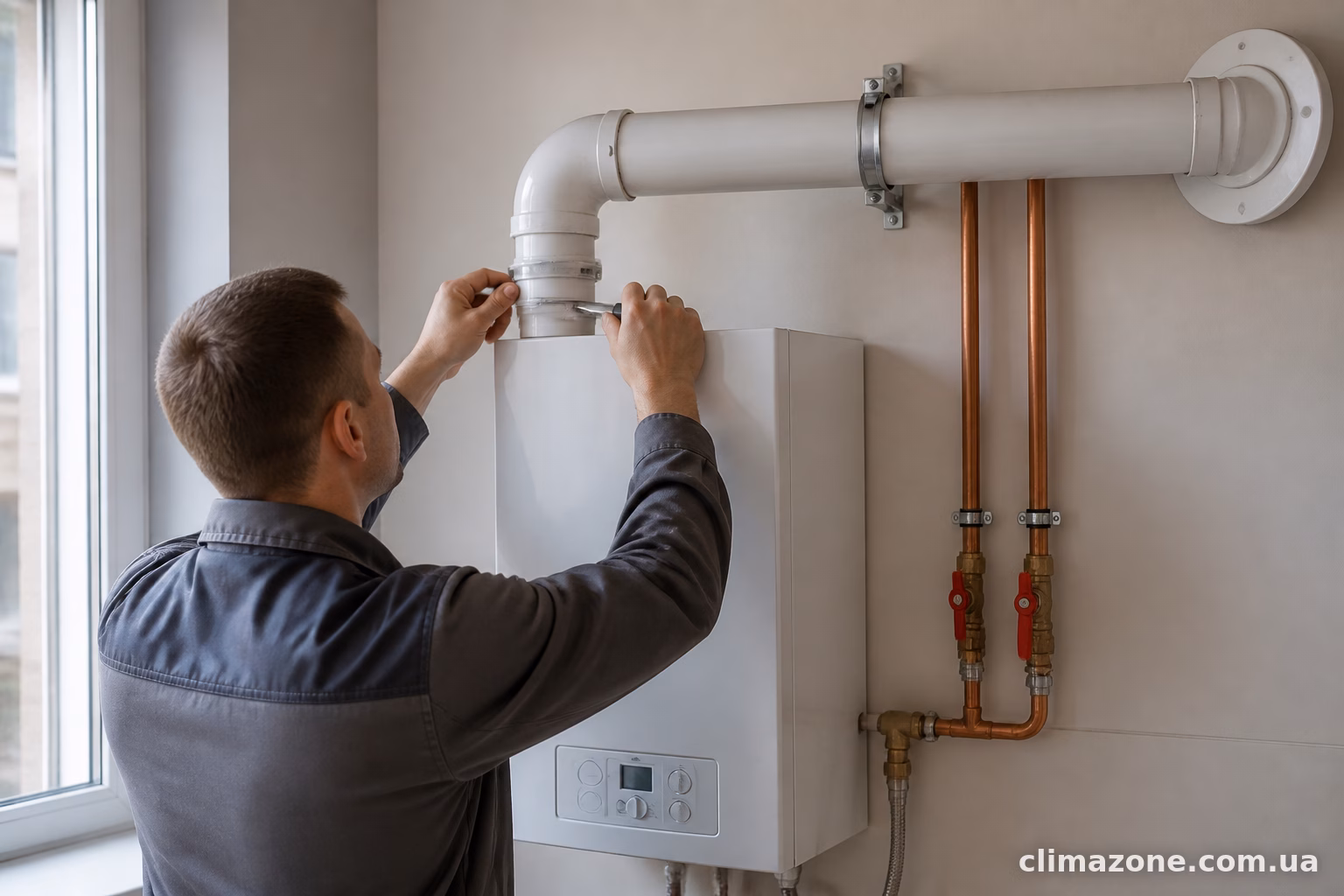

Типові помилки при монтажі
Ось тут і починається найцікавіше, тому що на практиці помилок вистачає навіть у бригад, які нібито мають досвід.
Неправильний нахил горизонтальної ділянки. Для коаксіальних димоходів горизонтальна частина труби повинна йти з невеликим нахилом назовні (2-3 градуси), щоб конденсат стікав на вулицю, а не назад у котел. Часто монтажники роблять трубу строго горизонтально або навіть з нахилом усередину — і конденсат потрапляє в теплообмінник, викликаючи корозію.
Занадто довга траса без урахування втрат тяги. Виробник котла завжди вказує максимальну довжину димоходу з урахуванням поворотів. Якщо цю довжину перевищити — тяга слабшає, котел не може нормально видалити продукти згоряння, спрацьовує захист і обладнання йде в аварію. Буває, що монтажники просто ігнорують ці розрахунки, бо “і так має працювати”.
Виведення димоходу занадто близько до вікон або дверей власного будинку. Продукти згоряння через протяг чи вітер потрапляють назад у приміщення. Люди потім скаржаться на запах газу чи головний біль, а причина — банально неправильне розташування виходу труби.
Використання непридатних матеріалів. Оцинкована труба замість нержавіючої сталі — класика. Виглядає нормально перші пів року, а потім конденсат починає роз’їдати шви, з’являється кіптява навколо стиків, з’являються протікання.
Відсутність ревізійних люків. Димохід потрібно чистити хоча б раз на рік, особливо якщо котел старого типу з відкритою камерою. Без ревізійних дверцят це неможливо зробити без розбирання всієї конструкції.
Кріплення димоходу без урахування теплового розширення. Труба нагрівається і трохи “гуляє” по довжині. Якщо жорстко закріпити всі точки без компенсаторів, з часом з’являються тріщини на стиках або деформація кронштейнів.
Монтаж без зазору до горючих конструкцій. Якщо димохід проходить через дерев’яне перекриття чи близько до дерев’яних конструкцій даху, обов’язково потрібна протипожежна розділка — негорючий матеріал навколо труби з відступом мінімум 25 см (для неізольованих труб — і того більше). Ігнорування цього правила — пряма причина пожеж, і такі випадки трапляються частіше, ніж хотілося б.
Неправильний вибір висоти труби над дахом. Заниження висоти призводить до того, що вітер “здуває” тягу, особливо в холодну пору, коли вітри посилюються. Котел починає працювати нестабільно, згасає полум’я, спрацьовує автоматика безпеки.

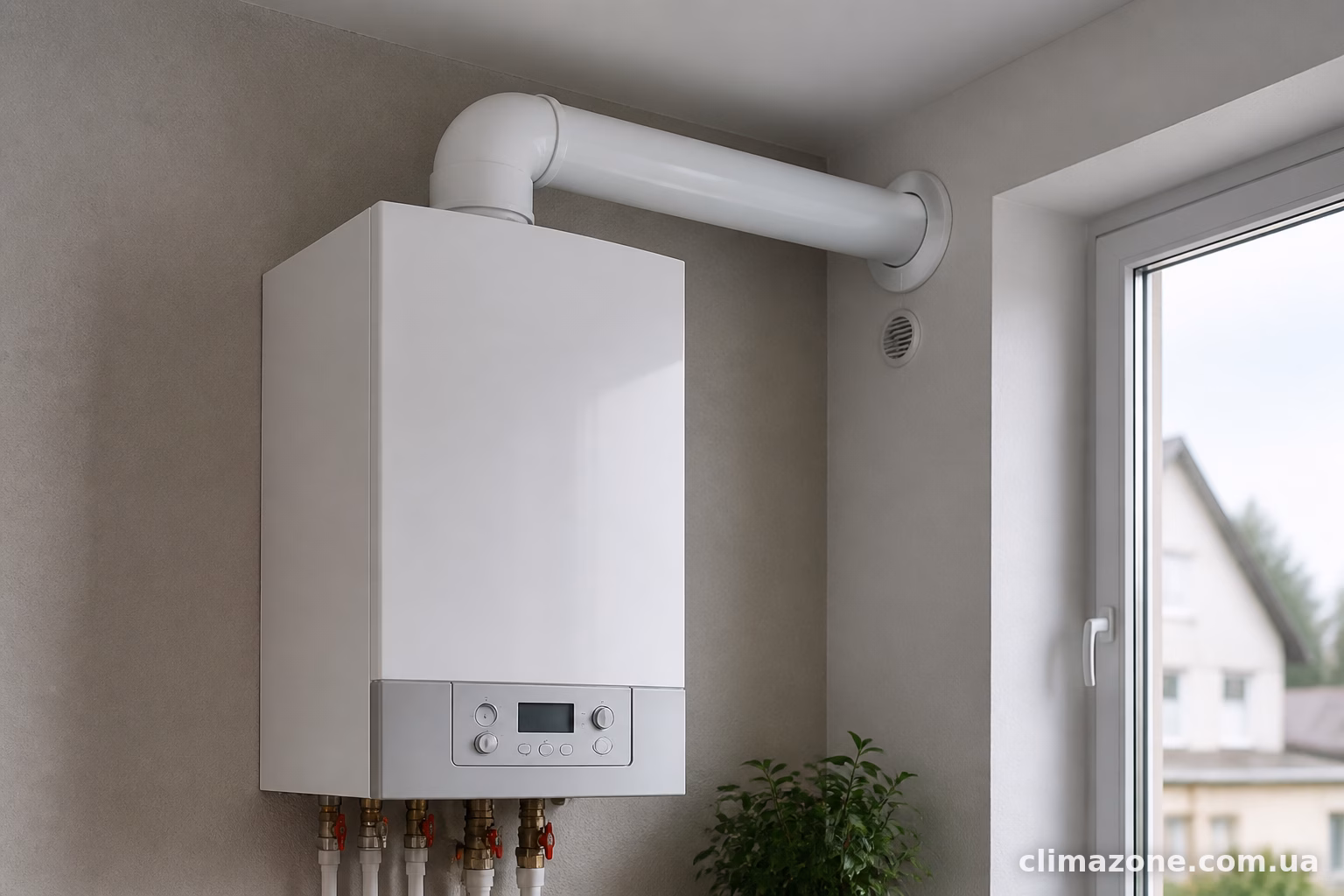

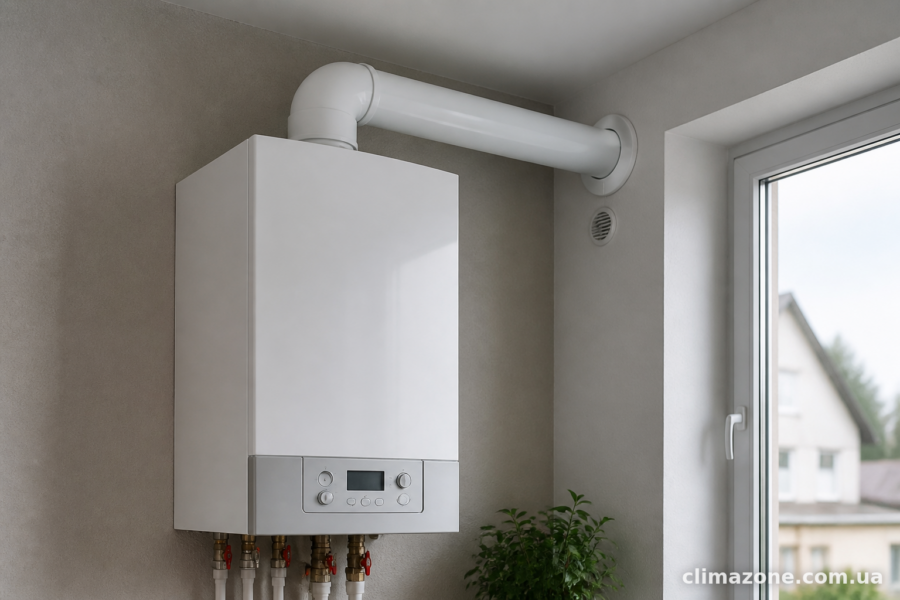

Що перевірити після монтажу
Після встановлення димоходу варто зробити кілька контрольних дій, перш ніж запускати котел у постійну роботу.
Перевірка тяги — найпростіший спосіб: піднести запалений сірник до оглядового вікна котла при відкритій дверці топки (для класичних димоходів) і подивитися, у який бік тягне полум’я. Для коаксіальних систем перевіряють тиск за допомогою манометра, який часто вбудований у сам котел і показує помилку, якщо тяга недостатня.
Огляд усіх стиків на герметичність — краще зробити це до того, як труба буде зашита в короб чи закрита оздобленням. Пізніше доступу до стиків уже не буде.
Перевірка кута нахилу горизонтальних ділянок рівнем — банально, але дуже часто пропускається.
Оформлення акта на димохід — для газового обладнання це не формальність, а обов’язкова процедура. Представник газової служби або сертифікований фахівець перевіряє відповідність монтажу нормам і видає документ, без якого котел офіційно не можна вводити в експлуатацію.
Димохід — не те місце, де варто економити на матеріалах чи довіряти монтаж випадковим людям без досвіду роботи саме з газовим обладнанням. Помилки тут коштують не просто грошей на переробку, а іноді й здоров’я мешканців будинку. Якщо є сумніви щодо якості вже змонтованої системи — краще викликати незалежного фахівця для перевірки, ніж чекати, поки проблема проявить себе під час морозів, коли котел працює на максимумі.
